Tecnologia OBJET:
I prototipi vengono generati impiegando una tecnica simile a quella della stampa a getto di inchiostro aggiungendo però la terza dimensione ottenuta attraverso lo spostamento lungo l’asse Z della piattaforma di lavoro. Il cuore del sistema è costituito da otto testine che eiettano su richiesta, un fotopolimero liquefatto; il materiale rilasciato dagli ugelli solidifica grazie a delle lampade UV.
Grazie a questa tecnologia, con la stessa macchina, possiamo ottenere prototipi estremamante precisi e con diversi materiali dalle differenti proprietà:

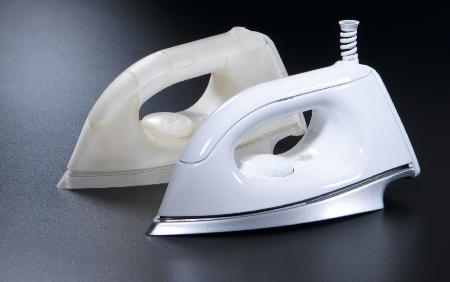

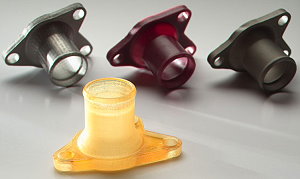

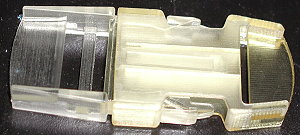

1) Resina epossidica trasparente ad alta precisione:

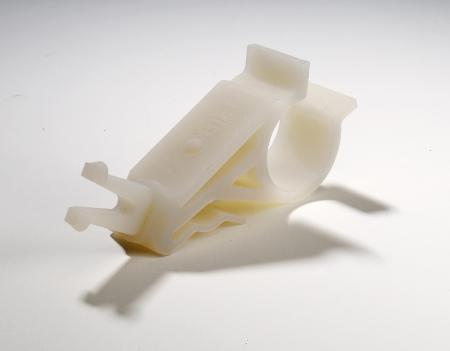

Con una deformazione a rottura attorno al 20% si possono creare accoppiamenti ad incastro (snap fit).
Inoltre possiede una buona resistenza agli urti ed anche alla trazione.

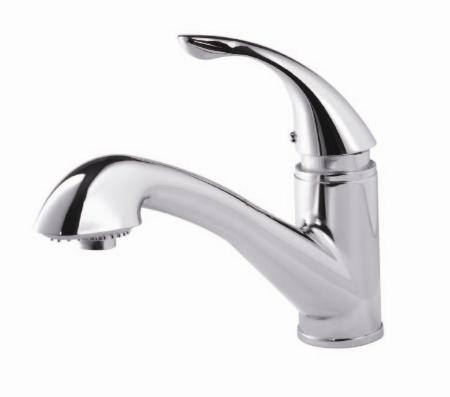

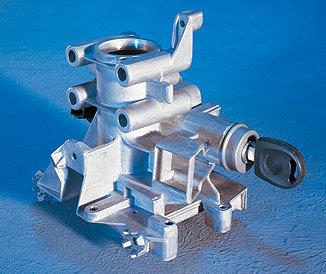

Il prototipo può essere verniciato utilizzando direttamente vernici spray ed inoltre può essere lavorato, forato, cromato o usato come stampo. E' perfino possibile creare protipi già assemblati in fase di prototipazione.

Proprietà resina trasparente (FullCure720): Resistenza a trazione D-638-03 MPa 60.3 Modulo di elasticità D-638-04 MPa 2870 Allungamento a rottura D-638-05 % 20 Resistenza a flessione D-790-03 MPa 75.8 Modulo flessionale D-790-04 MPa 1718 Resistenza a compressione D-695-02 MPa 84.3 Resistenza all'impatto (Izod con intaglio) D-256-06 J/m 21.3 Durezza Shore Scale D Scale D 83 Durezza Rockwell Scale M Scale M 81 HDT a 0.45 MPa D-648-06 ºC 48.4 HDT a 1.82 MPa D-648-07 ºC 44.4 Tg DMA, E" ºC 48.7 Ash Content NA % <0.01 Assorbimento acqua D570-98 24 Hr % 1.53

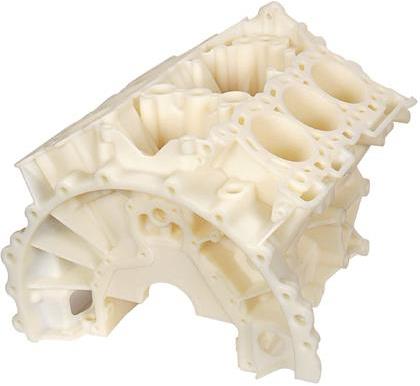

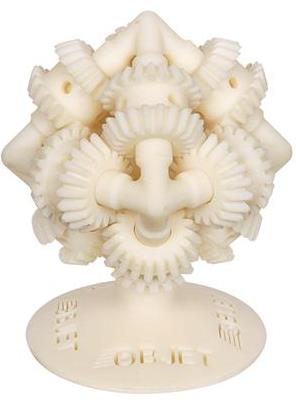

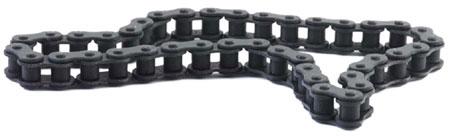

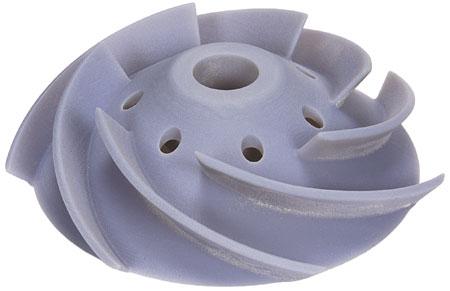

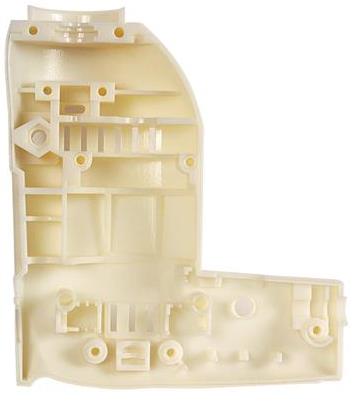

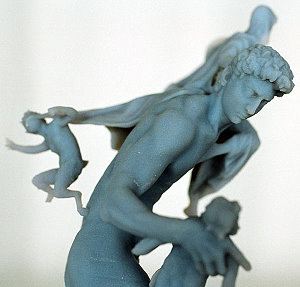

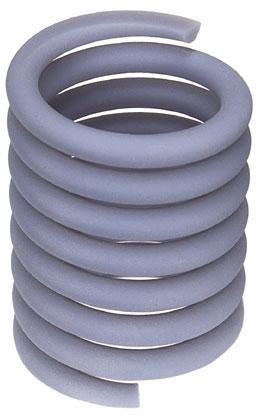

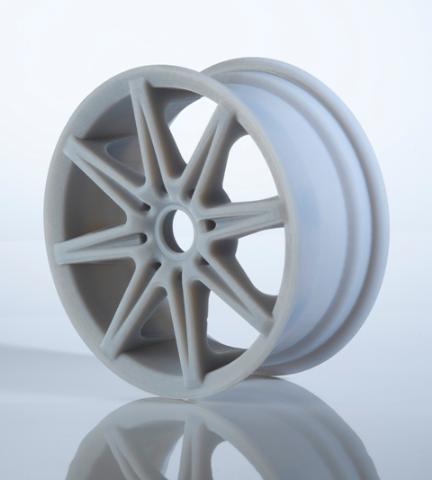

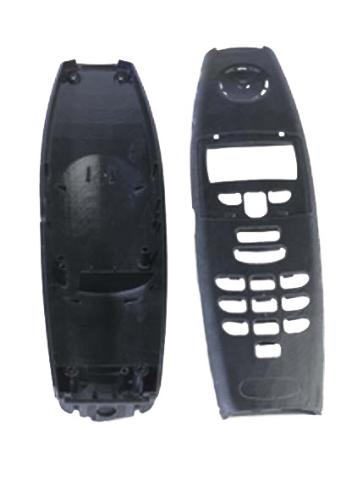

2) Resina epossidica colorata ad alta precisione (disponibile in bianco, azzurro, nero o grigio):
Viene coperta la necessità di ottenere pezzi già simili al prodotto finale anche nell'aspetto superficiale, ottenendo pezzi opachi con maggior facilità di visione dei particolari esterni.
Possiede una buona resistenza agli urti ed un buon modulo flessionale, coprendo pertanto svariate applicazioni.
Possibilità di scelta tra più colori differenti. Il Materiale in colore grigio garantisce una stabilità dimensionale migliore anche al variare delle temperaure.

Proprietà resine colorate (VeroWhite/VeroBlack/VeroBlue/VeroGray):       bianco nero blu grigio Resistenza a trazione D-638-03 MPa 49.8 50.7 55.1 60 Modulo di elasticità D-638-04 MPa 2495 2192 2740 3000 Allungamento a rottura D-638-05 % 20 17.7 20 15 Resistenza a flessione D-790-03 MPa 74.6 79.6 83.6 95 Modulo flessionale D-790-04 MPa 2137 2273 1983 3000 Resistenza a compressione D-695-02 MPa     79.3 85.5 Resistenza all'impatto (Izod con intaglio) D-256-06 J/m 24.1 23.9 23.6 25 Durezza Shore Scale D Scale D 83 83 83 86 Durezza Rockwell Scale M Scale M 81 81 81   HDT a 0.45 MPa D-648-06 ºC 43 47 48.8 49 HDT a 1.82 MPa D-648-07 ºC 40 42.9 44.8 47 Tg DMA, E" ºC 58 62.7 48.7 56.5 Ash Content NA % <0.4   <0.3 <0.26 Assorbimento acqua D570-98 24 Hr % 1.15 1.01 1.54 1.12

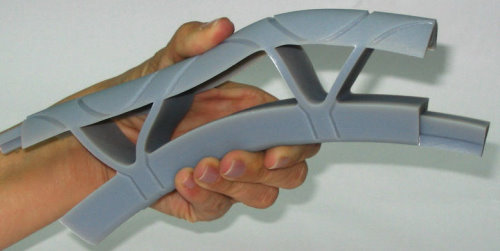

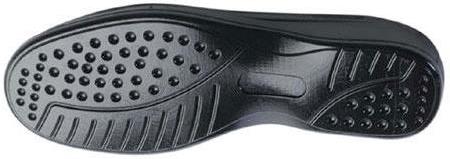

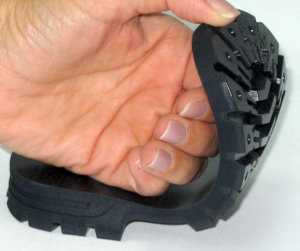

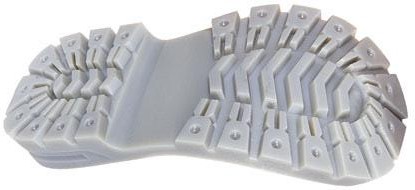

3) Resina morbida colorata ad alta precisione (disponibile in grigio o nero con diverse durezze):
Con questi materiali è possibie rappresentare degli oggetti flessibili, aprendo nuove strade alla prototipazione.
Si ottengono prototipi con elevata deformazione a rottura, simili ad oggetti in gomma o silicone; questo permette inoltre una estrema facilità di assemblaggio anche con altri prototipi per ricreare oggetti realizzati con diversi materiali ed avere così un pezzo funzionale ed estetico già completo e pronto per essere "toccato con mano".
Possibilità di scelta tra due durezze differenti.

Proprietà resina morbida (TangoBlack/TangoGrey):       nero grigio Resistenza a trazione D-412 MPa 2 4.36 Allungamento a rottura D-412 % 47.7 47 Resistenza a compressione D-395 % 0.8 1 Durezza Shore D-2240 Scale A 61 75 Resistenza alla lacerazione D-624 Kg/cm 3.8 9.5 Tg DSC (-80ºC+100ºC) °C -10.7 2.6

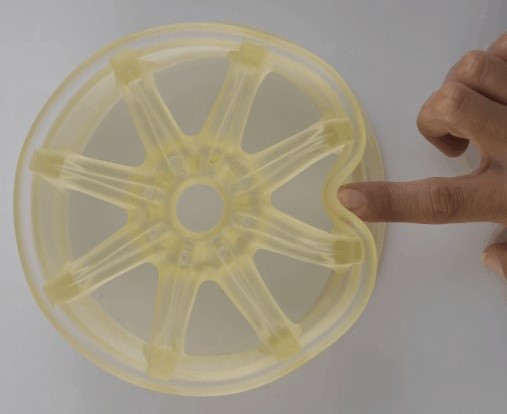

4) Resina Ultra morbida trasparente ad alta precisione:
Con questo materiale è possibie rappresentare degli oggetti molto flessibili, potendo realizzare prototipi non ottenibili con nessun altra tecnologia..
Si ottengono prototipi con elevatissima deformazione a rottura, anche al 220 %, simili ad oggetti in silicone.

Proprietà resina morbida (TangoPlus): Resistenza a trazione D-412 MPa 1.455 Allungamento a rottura D-412 % 218 Resistenza a compressione (22Hr - 750C) D-395 % 4.4 Durezza Shore D-2240 Scale D 27 Resistenza alla lacerazione D-624 Kg/cm 3.47 Tg DSC (-80ºC+100ºC) °C -9.6
